Elección de la lente correcta

Hay muchos factores a considerar al elegir una lente para su cámara térmica: los principales son la calidad de la imagen y la precisión de la medición de la temperatura.

Para garantizar las mejores imágenes térmicas y la mayor cantidad de puntos de medición en su sujeto, debe seleccionar una lente que llene el campo de visión con su objetivo de interés. Al mismo tiempo, querrá la resolución espacial óptima para garantizar que el detalle más pequeño del objeto que necesita ver coincida con su campo de visión instantáneo (IFOV).

RESOLUCION ESPACIAL

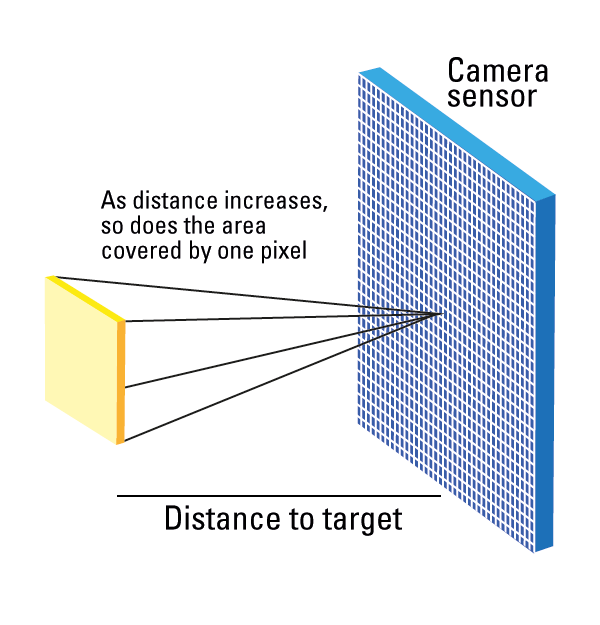

La resolución espacial de una cámara nos dice el detalle más pequeño que un píxel puede ver dentro del detector de la cámara. Se mide en términos de IFOV y depende tanto del campo de visión (FOV) de su lente como de la distancia a su objetivo. Justo cerca de la lente de la cámara, el área vista por un píxel o el IFOV es muy pequeña; a medida que se aleja, el píxel individual cubre un área de interés más grande. Puede ver esto en la ilustración.

CAMPO DE VISIÓN (FOV)

El campo de visión también cambia a medida que ve objetos desde más lejos. Similar a la resolución espacial, esto significa que tendrá menos píxeles en un objetivo cuando tome imágenes desde una distancia que cuando lo haga desde un primer plano. Idealmente, desea que el objeto llene el campo de visión, pero a veces esto no es posible debido al calor del objetivo y al peligro que podría representar para la cámara o el operador. En esos casos, elegirá una lente con una distancia focal larga y un FOV estrecho para que los objetos ocupen una mayor proporción de la vista.

Una vez que haya definido el campo de visión y la resolución espacial deseados, puede seleccionar la mejor lente o conjunto de lentes para su aplicación. Las matemáticas necesarias para determinar estos valores a mano pueden ser abrumadoras, por lo que Teledyne FLIR ha desarrollado una calculadora de campo de visión en línea gratuita para ayudarle con este proceso.

ACCEDA A LA calculadora de campo de visión en línea gratis

Para usar la herramienta en línea, simplemente introduzca el tamaño del objeto, la distancia al objeto y la lente prospectiva. La calculadora calculará el campo de visión, la resolución espacial y la cantidad de píxeles en el objeto de interés, haciendo que el proceso de selección de lentes sea muy fácil.
