Consiga a su manera los datos para sus análisis
Series FLIR AXXX
Configuración de cámara de transmisión de imágenes

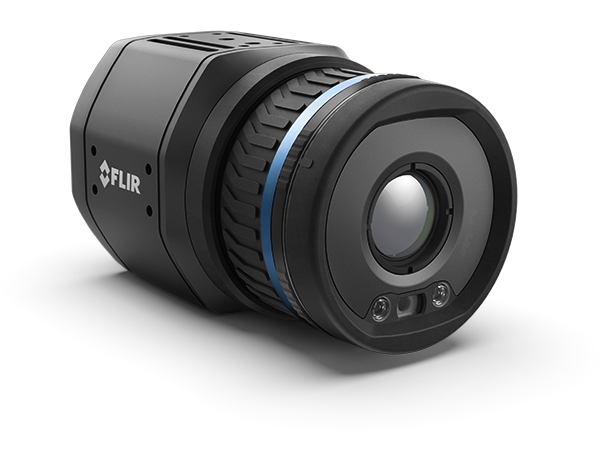

Integración sencilla para las cámaras de transmisión de imágenes térmicas FLIR Axxx
Detecte e identifique problemas térmicos a lo largo de los procesos industriales y de fabricación, recopile datos térmicos precisos y analícelos con su propio software patentado con esta nueva línea de cámaras de automatización de FLIR. Las cámaras térmicas Axxx, configuradas para la transmisión de imágenes estándar o avanzada, pueden resolver su tarea específica mediante una integración simplificada con software desarrollado de forma personalizada.
Continúe leyendo para informarse sobre cómo poner en marcha la solución, que incluye conceptos relevantes y un resumen de los kits de desarrollo de software de FLIR compatibles con estas cámaras.
Para ver un resumen más general de los kits de desarrollo de software de FLIR, consulte esta guía.
Transmisión radiométrica
Las imágenes radiométricas son fotos térmicas que contienen datos de medición de temperatura para cada píxel dentro del marco.
Los detectores de las cámaras de transmisión de imágenes FLIR Axxx registrarán un valor de señal de 16 bits en cada elemento de píxel para crear un marco, que se transmite entonces a un ordenador. Este valor de señal sin procesar puede convertirse en un valor de temperatura en el software de FLIR en función de la calibración de la cámara. Al hacerlo, necesitamos tener en cuenta también la emisividad y muchos otros parámetros. Esto se demuestra en el ejemplo de Spinnaker SDK Python, para el que hay un enlace más adelante.

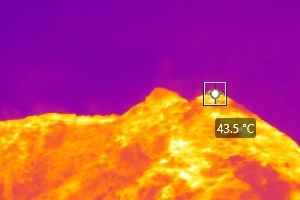

Las imágenes radiométricas pueden mostrar mediciones de temperatura para cada píxel.
Una alternativa a transmitir el marco de imagen térmica con valores de señal sin procesar es configurar la cámara en modo lineal de temperatura. Al hacerlo, la cámara tiene en cuenta todos los parámetros relevantes y proporciona un valor digital que se convierte fácilmente en temperatura sin tener que utilizar ninguna variable de calibración. Aquí puede encontrar más información y conocer cómo convertir el valor digital en un valor de temperatura al operar en este modo.
Desarrolle el software que necesita con FLIR Spinnaker SDK
FLIR Spinnaker SDK es un kit de desarrollo de software gratuito compatible con GigE Vision® que permite la transmisión de vídeo radiométrico y ofrece control de cámara a través de la interfaz GenICam®. El desarrollo entre plataformas le permite trabajar en entornos Windows, MacOS o Linux, así como escribir el software en C, C++, C#, VB o Python.
Spinnaker SDK contiene múltiples muestras con código fuente y la amplia aplicación SpinView, pero no existen métodos de conversión de temperatura integrados, lo que quiere decir que si desea obtener un valor de temperatura fuera de su marco radiométrico, tendrá que implementar esa característica personalmente. Aquí, encontrará el código para una aplicación Python Spinnaker, en la que verá cómo se convierte todo el marco en temperatura a partir de señal sin procesar.
También proporcionamos el código fuente para nuestra aplicación más amplia FLIR GEV Demo, que abarca la mayoría de los aspectos de una solución térmica avanzada. Si necesita más ayuda, no dude en ponerse con nosotros a través de nuestro sitio web de asistencia.
